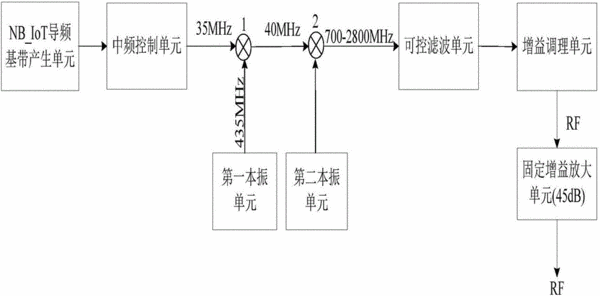

摘要：本實用新型涉及物聯網通信技術領域，具體涉及到NB?IoT導頻信號發生裝置，其特征在于：NB?IoT導頻基帶產生單元的輸出端與中頻控制單元輸入端相連；中頻控制單元的輸出端連接混頻器的一個輸入端，混頻器的另一個輸入端連接第一本振單元的輸出端，混頻器的輸出端連接另一混頻器的一個輸入端，另一混頻器的另一個輸入端與第二本振單元相連輸出射頻信號；另一混頻器的輸出端依次連接可控濾波單元輸入端、增益調理單元輸入端、固定增益放大單元輸入端，固定增益放大單元的輸出端輸出大功率射頻信號。本實用新型與現有技術相比，通過射頻通道的多級變頻來滿足NB?IoT信號的頻率覆蓋范圍。
- 專利類型實用新型
- 申請人上海創遠儀器技術股份有限公司;
- 發明人陳向民;陳爽;
- 地址200233 上海市徐匯區桂箐路69號29幢6樓
- 申請號CN201620937770.3
- 申請時間2016年08月25日
- 申請公布號CN205961090U
- 申請公布時間2017年02月15日
- 分類號H04B1/00(2006.01)I;H04B1/04(2006.01)I;
