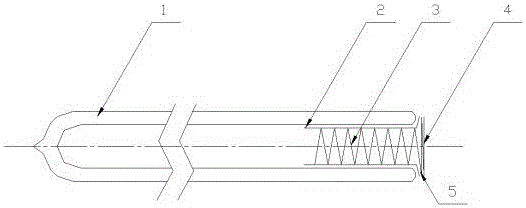

摘要:本實用新型涉及一種帶內保護套的太陽能熱水系統防炸管結構,包括水箱、防炸管裝置和真空集熱管,真空集熱管頂端的管口伸入至水箱內部,防炸管裝置包括了內保護套和漲緊彈簧,漲緊彈簧設置在內保護套內且漲緊彈簧一端設有直徑略大的鋼絲圈,內保護套通過與其端部一體的護套連接與該鋼絲圈連接,防炸管裝置設置在真空集熱管頂端的管口內部,內保護套外壁與真空集熱管內部相抵,防炸管裝置的鋼絲圈位于真空集熱管頂端的管口處;本實用新型在太陽能熱水器的真空集熱管頂端的管口內固定一定長度的內保護套來防止缺水初期管口部位受到冷熱沖擊,從而大大的降低炸管發生的幾率,避免造成大面積的水患,此結構也同樣適用于真空管集熱的太陽能熱水系統中。
- 專利類型實用新型
- 申請人山東格瑞德集團有限公司;
- 發明人劉國濤;袁家普;劉立志;鄭永黨;張志堅;
- 地址253000 山東省德州市天衢工業園格瑞德路6號
- 申請號CN201620981354.3
- 申請時間2016年08月30日
- 申請公布號CN205939749U
- 申請公布時間2017年02月08日
- 分類號F24J2/05(2006.01)I;F24J2/46(2006.01)I;
