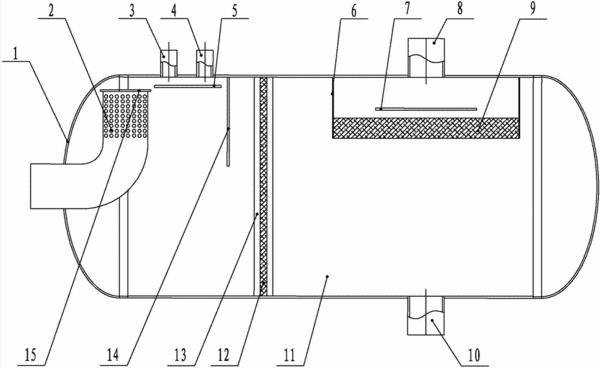

摘要：本實用新型提供了一種離心式機組用臥式閃蒸罐，主要由封頭、殼體、進液管、出液口、液噴回液口、油冷回液口組成，進液管與封頭焊接深入其內部，進液管端口朝上，進液管端部鉆孔，端口用堵板焊接；液噴回液口和油冷回液口與殼體焊接，出口部設置防沖擋板；距防沖擋板一段距離，靠右側焊接擋板；擋板右側設置固定柵板和一級過濾絲網，固定柵板和一級過濾絲網與殼體焊接。出氣口正下方設置吸氣擋板，吸氣擋板與殼體焊接。吸氣擋板下方設置二級過濾除霧絲網組件，二級過濾除霧絲網組件兩側設置端板，端板和二級過濾除霧絲網組件與殼體焊接。本實用新型能有效地降低噪音以及高速液態制冷劑進入閃蒸罐后產生的液面劇烈波動，消除氣體中的帶液現象。
- 專利類型實用新型
- 申請人山東格瑞德集團有限公司;
- 發明人蘇厚泉;張萬青;王富華;丁繼龍;白俊明;
- 地址253000 山東省德州市天衢工業園格瑞德路6號
- 申請號CN201320271386.0
- 申請時間2013年05月17日
- 申請公布號CN203298537U
- 申請公布時間2013年11月20日
- 分類號F25B41/00(2006.01)I;F24F13/24(2006.01)I;
