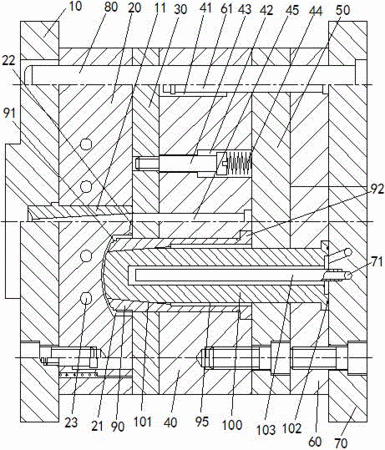

摘要：本實用新型涉及一種巧脫內螺紋模具裝置，包括動模座、型腔板、推板、動模板、托板、芯桿固定板及定模座，所述動模座、型腔板、推板、動模板、托板、芯桿固定板及定模座均通過導柱依次連接，所述型腔板與推板之間形成分型面，型腔板上設置有工件型腔，所述動模板上設置有穿過推板并伸入工件型腔內的瓣塊可漲縮型芯，所述瓣塊可漲縮型芯穿入工件型腔的端部設置有用于形成工件內螺紋的螺紋部，瓣塊可漲縮型芯的中部穿設有用于將瓣塊可漲縮型芯撐開且端部與瓣塊可漲縮型芯配合形成工件型芯的錐芯桿，所述動模板上還設置有分型限位機構和工件脫模機構。該巧脫內螺紋模具裝置不僅結構緊湊，而且方便實現具有內螺紋工件的脫模。
- 專利類型實用新型
- 申請人福州大學;
- 發明人陳功振;
- 地址350108 福建省福州市閩侯縣上街鎮大學城學園路2號福州大學新區
- 申請號CN201620740615.2
- 申請時間2016年07月14日
- 申請公布號CN205929342U
- 申請公布時間2017年02月08日
- 分類號B29C45/40(2006.01)I;B29C45/33(2006.01)I;B29C45/73(2006.01)I;B29D1/00(2006.01)N;B29L31/56(2006.01)N;
