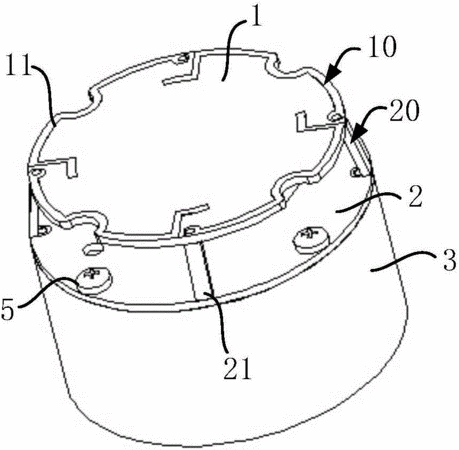

摘要：本實用新型公開了一種圓極化全向天線，包括間隔相對設置的輻射基板和饋電合路基板、設置在所述輻射基板的背向所述饋電合路基板的表面上的水平輻射部、設置在所述輻射基板和所述饋電合路基板之間的垂直輻射部、以及設置在所述饋電合路基板的背向所述輻射基板的表面上的饋電合路網絡；所述垂直輻射部分別與所述水平輻射部和饋電合路網絡連接。本實用新型的圓極化全向天線，通過把天線的輻射部分分成水平極化和垂直極化兩個部分來實現圓極化，使得天線的高度得到了極大的減縮,約為普通單極子天線的三分之一甚至更低，實現小型化設置。
- 專利類型實用新型
- 申請人深圳市鼎耀科技有限公司;
- 發明人俞江;溫寨峰;魯藝;
- 地址518000 廣東省深圳市寶安區石巖街道塘頭社區宏發科技園工業園廠房E棟三樓
- 申請號CN201620871641.9
- 申請時間2016年08月11日
- 申請公布號CN205900775U
- 申請公布時間2017年01月18日
- 分類號H01Q1/36(2006.01)I;H01Q21/24(2006.01)I;H01Q13/08(2006.01)I;H01Q1/50(2006.01)I;
