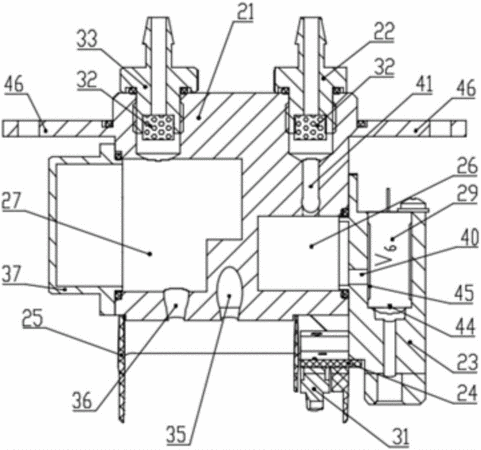

摘要:本實用新型提供一種微型智能氣壓接口模塊,包括接頭座,接頭座裝配有標準壓力模塊,接頭座內設置有氣液分離室、壓力參考腔、第一電磁閥以及多個氣流管路;接頭座包括呈一定角度向兩個不同方向延伸的兩個柱體結構,具有氣壓輸入連接面、接頭連接面和標準壓力模塊連接面,氣壓輸入接口設置在氣壓輸入連接面上,壓力接頭和參考壓力接頭設置在接頭連接面上,標準壓力模塊裝配在標準壓力模塊連接面上。本實用新型結構緊湊,安裝方便,能夠插裝不同類型的標準壓力模塊,適用于不同類型的被檢壓力儀表,并在校驗過程中實現過濾、氣液分離、自動放氣排污的功能,保證本實用新型工作可靠。
- 專利類型實用新型
- 申請人北京康斯特儀表科技股份有限公司;
- 發明人劉忻;黃智勇;董峰山;趙平平;朱文義;宋天陽;閆成鯤;
- 地址100094 北京市海淀區豐秀中路3號院5號樓
- 申請號CN201620778071.9
- 申請時間2016年07月22日
- 申請公布號CN205879443U
- 申請公布時間2017年01月11日
- 分類號G01L27/00(2006.01)I;
