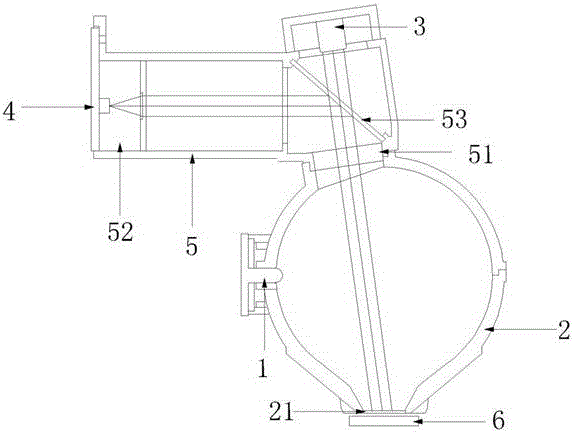

摘要:本實用新型公開一種新型基于攝像頭取景定位的測色儀,包括:光源、積分球、攝像頭、感應器和光路系統,光路系統設有一光入口和一光出口,所述積分球下端設有一取景窗口,積分球上端與光入口貫通連接,所述光路系統還包括一反射鏡片,該反射鏡片設置在光入口上方,所述攝像頭設置在反射鏡片的上方。本實用新型結構簡單,設計巧妙,通過攝像頭和感應器共用測試光路,避免在積分球上新增開口,減少其它非必要光源對測試結果的影響,實現在測量時同時開啟攝像鏡頭,不必重新開啟。
- 專利類型實用新型
- 申請人深圳市威福光電科技有限公司;
- 發明人李生佩;
- 地址518000 廣東省深圳市龍華新區民治街道民治大道萬眾路榮基大廈(37棟)3樓313
- 申請號CN201620798266.X
- 申請時間2016年07月27日
- 申請公布號CN205879359U
- 申請公布時間2017年01月11日
- 分類號G01J3/02(2006.01)I;G01J3/50(2006.01)I;
