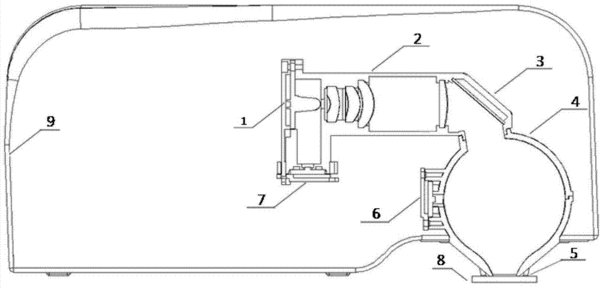

摘要:本實用新型涉及光學測量領域,提供了一種色差儀光學系統,包括光源、光路、反射鏡、積分器、測量口、主感應器、輔助感應器,其中,在所述積分器的底端設置一測量口,所述積分器連接所述反射鏡,光路設置在所述光源和反射鏡之間,所述積分器上還設置有主感應器,所述測量口采用錐形進行定位。采用本實用新型的技術方案,使用了測量口定位,提高了測量定位的精準性;取代機械操作的觀測窗口和電子攝像頭,操作方便、實時定位、故障少;而且用戶測量時直接目視,快速、準確的判斷測量口是否對準目標中心,簡化了其他同類儀器的對位操作,縮短了對位時間,提高了對位效率。
- 專利類型實用新型
- 申請人深圳市威福光電科技有限公司;
- 發明人黃潔鋒;張文初;
- 地址518131 廣東省深圳市龍華新區民治街道民治大道東邊商務大樓3066室
- 申請號CN201220680847.5
- 申請時間2012年12月11日
- 申請公布號CN202974443U
- 申請公布時間2013年06月05日
- 分類號G01J3/46(2006.01)I;G01J3/10(2006.01)I;
