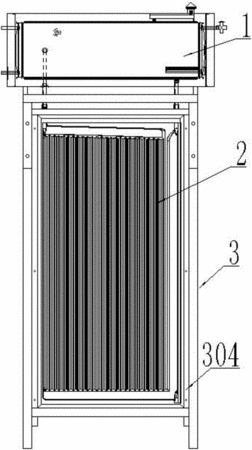

摘要：本實用新型公開了一種開式平板太陽能一體機，包括水箱、集熱器、支撐架，水箱、集熱器安裝在支撐架上，支撐架包括立板、斜拉板、支撐板，所述立板、斜拉板、支撐板各設置兩塊，立板豎直設置，支撐板設置在立板的頂部，水箱放置在支撐板上，支撐板上設置有與水箱外形對應的仿形缺口，斜拉板設置在立板的側面，斜拉板傾斜設置，兩斜拉板相對的側面設置有集熱器卡板，集熱器放置在集熱器卡板上。本實用新型的支撐架結構簡單實用，能夠快速完成水箱、集熱器的安裝，支撐架組裝固定完之后，水箱、集熱器直接放置到支撐架上即可。
- 專利類型實用新型
- 申請人山東桑樂太陽能有限公司;
- 發明人高立峰;王斌;竇圣飛;安利娟;李德龍;
- 地址250014 山東省濟南市歷下區科院路19號
- 申請號CN201620807576.3
- 申請時間2016年07月28日
- 申請公布號CN205878651U
- 申請公布時間2017年01月11日
- 分類號F24J2/20(2006.01)I;F24J2/30(2006.01)I;F24J2/34(2006.01)I;F24J2/46(2006.01)I;F24J2/52(2006.01)I;
