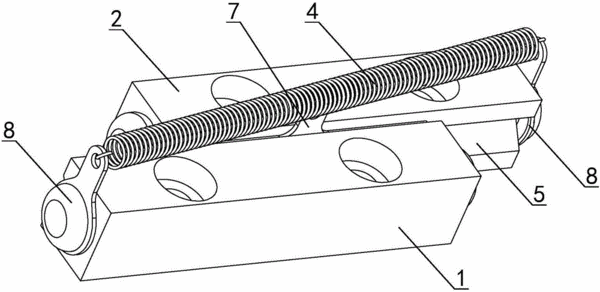

摘要：一種交叉滾子導軌副，其特征在于：包括兩導軌、一滾子保持架及一拉簧；兩所述導軌在前后方向上做相對直線運動，所述滾子保持架滑動設置于兩所述導軌之間，且始終位于導軌副的中位，而所述拉簧則位于導軌副的上方；兩所述導軌的相對面上均沿導軌的長度方向開設有V形槽，所述滾子保持架上固設有多個滾子，且各所述滾子相互交叉排列；各滾子滑動配合于所述導軌的V形槽中，構成滾子保持架在所述導軌的V形槽中做往復運動，實現兩所述導軌做平穩的相對直線運動；所述拉簧的兩端分別固設于兩所述導軌的相反端，且滾子保持架的中部與拉簧的中部固定連接。本實用新型經濟實用，能有效防止滾子保持架偏離，具有結構簡單、成本較低、性能穩定可靠的優點。
- 專利類型實用新型
- 申請人蘇州鈞信自動控制有限公司;
- 發明人夏蕪鳴;鄭朋飛;
- 地址215200 江蘇省蘇州市吳江經濟開發區江興東路1128號億仕登工業園一號樓四樓
- 申請號CN201620782147.5
- 申請時間2016年07月25日
- 申請公布號CN205852278U
- 申請公布時間2017年01月04日
- 分類號B23Q1/01(2006.01)I;
