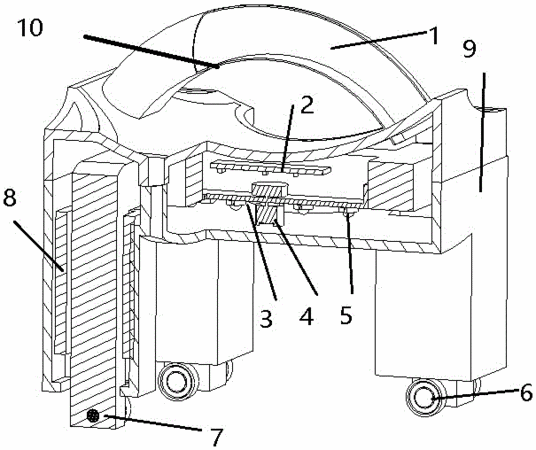

摘要：一種攝像式磁粉探傷儀，包括呈倒置U形的殼體，殼體兩下端內設有沖壓成型疊置的硅鋼片和纏繞電磁感應線漆包線圈，殼體頂端內設有白光二極管、紫外線二極管、黑光二級管和控制線路板，殼體外連接一把手，把手上設置有磁化開關和照明方式選擇鍵，殼體頂端還內設有WIFI主控板和攝像頭，WIFI主控板和攝像頭通過雙絞線連接，攝像頭位于殼體頂部端面的中心處，本實用新型通過攝像頭和WIFI主控板可以將探傷過程適時傳遞到電腦終端，并可以圖像數據進行分析、處理和存檔；避免了操作人員手持終端，長時間易疲勞的問題；安裝了白光二極管和黑光二級管，通過照明方式選擇鍵既可以滿足熒光磁粉探傷，又能滿足黑磁粉探傷。
- 專利類型實用新型
- 申請人濟寧魯科檢測器材有限公司;
- 發明人崔儒靜;陳亞利;寇巧蓮;
- 地址272000 山東省濟寧市高新區接賈路2-2號
- 申請號CN201620796070.7
- 申請時間2016年07月27日
- 申請公布號CN205826596U
- 申請公布時間2016年12月21日
- 分類號G01N27/84(2006.01)I;H04N7/18(2006.01)I;
