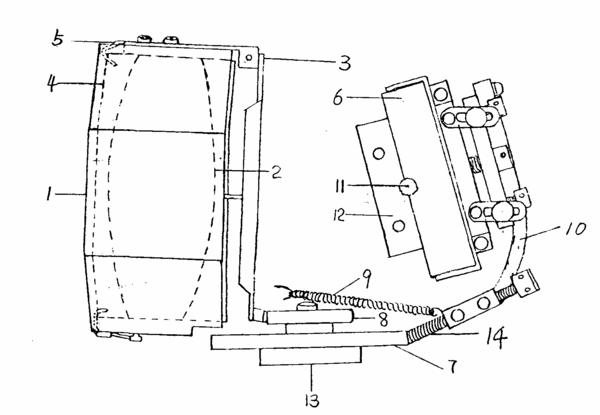

摘要：一種光譜儀聯動調焦裝置，物鏡固定在物鏡連接筒上，物鏡連接筒裝置在物鏡固定殼內，物鏡固定殼固定在外殼上，光柵固定在光柵固定板上，光柵固定板中部鉸接在外殼上，在外殼下部設置調焦旋鈕，調焦旋鈕連接上凸輪和下凸輪；物鏡固定殼后部裝有頂在物鏡連接筒后部的彈簧，物鏡固定殼前面設置物鏡調焦板，物鏡調焦板上端與物鏡固定殼鉸接，中部有推柱頂在物鏡連接筒上，下端有凸頭靠在上凸輪外周曲面上；光柵固定板上連接光柵調節臂，光柵調節臂與外殼之間連接拉簧，光柵調節臂下端設置調節螺釘，調節螺釘端部靠在下凸輪外周曲面上。本實用新型在旋轉調焦旋鈕時，使物鏡和光柵協調運動實現聯動調焦，使譜線清晰，簡化了操作，提高了觀察質量和效率。
- 專利類型實用新型
- 申請人濟寧魯科檢測器材有限公司;
- 發明人牛百齊;崔儒靜;陳亞利;
- 地址272000山東省濟寧市任城開發區
- 申請號CN200820023675.8
- 申請時間2008年06月05日
- 申請公布號CN201203694Y
- 申請公布時間2009年03月04日
- 分類號G02B7/04(2006.01);G01N21/25(2006.01);
