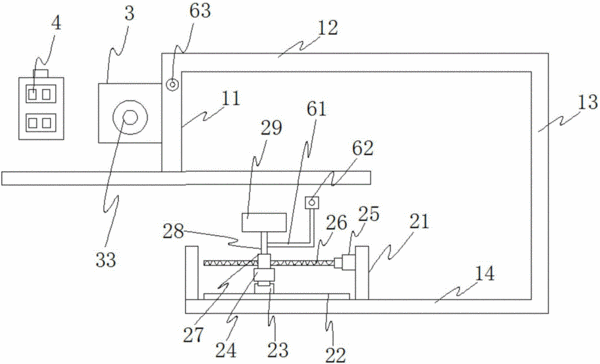

摘要：本實用新型公開了一種便攜式橋梁檢測支架，包括立柱、橫桿、豎桿、橫板，橫板的上表面設置有兩塊立板，橫板的頂部位于兩塊立板之間設置有一導向軌，導向軌上滑動設置有導向輪，導向輪的頂部設置有滑塊，其中一塊立板的內壁設置有一步進電機，步進電機的輸出軸上設置有絲杠，絲杠上通過螺紋連接有螺母，螺母的底端與滑塊連接，螺母的頂部通過支撐桿連接有相機，立柱上設置有電控箱，電控箱內設置有PLC、與PLC電性連接的步進驅動器，步進驅動器與步進電機電性連接，PLC與相機電性連接，電控箱的外壁設置有與PLC電性連接的紅外線接收頭，紅外線接收頭通信連接有遙控器。其有益效果是：使用方便、工作效率高、實用性強。
- 專利類型實用新型
- 申請人重慶交通大學;
- 發明人嚴濤;馮燕媚;
- 地址400074 重慶市南岸區學府大道66號重慶交通大學
- 申請號CN201620816187.7
- 申請時間2016年07月28日
- 申請公布號CN205825994U
- 申請公布時間2016年12月21日
- 分類號G01D11/30(2006.01)I;
