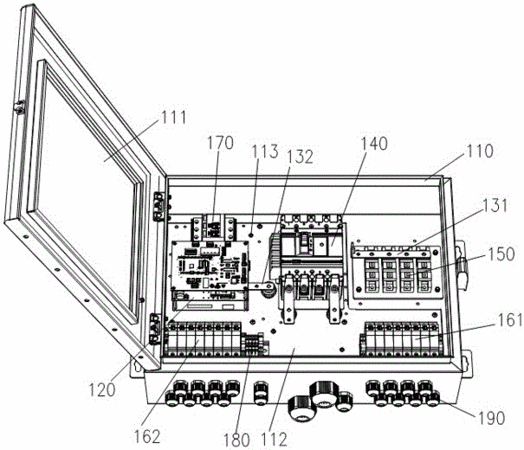

摘要:本實用新型涉及一種帶防反二極管的光伏匯流箱。包括一機箱、安裝在機箱內的防反二極管模塊及安裝底板,安裝底板上安裝有斷路器、檢測控制模塊、正極熔斷器組、負極熔斷器組;斷路器位于安裝底板的中間,防反二極管模塊位于斷路器的一側,檢測控制模塊位于斷路器的另一側,正極熔斷器組位于所述防反二極管模塊的下側,負極熔斷器組位于檢測控制模塊的下側;正極熔斷器組經防反二極管模塊、正極匯流銅排與斷路器的第一進線端連接,負極熔斷器組經電路采樣模塊、負極匯流銅排與斷路器的第二進線端連接。本實用新型匯流箱增加防反二極管后的具有全面的保護功能,提高匯流箱的安全性和可靠性。
- 專利類型實用新型
- 申請人廈門科華恒盛股份有限公司;
- 發明人梁峰;吳志騰;梁適春;林鎮煌;
- 地址361006 福建省廈門市火炬高新區火炬園馬壟路457號
- 申請號CN201620730960.8
- 申請時間2016年07月13日
- 申請公布號CN205811953U
- 申請公布時間2016年12月14日
- 分類號H02S40/34(2014.01)I;H02J1/10(2006.01)I;
