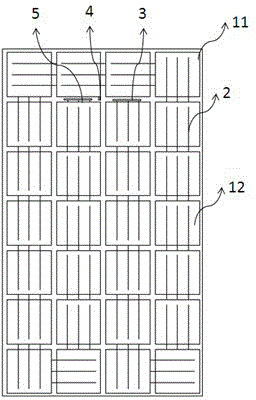

摘要：本發明涉及一種光伏組件電池片的連接方法，電池片正負電極出線端電池片位于組件寬度二分之一處的相鄰的兩列，位于組件第二行與第一行之間的位置，有且只有電池片的出線端有匯流條與接線盒連接；從出線端正極電池片開始沿行或列的方向與下一電池片用焊帶正負電極串聯，如果連續的3片電池片在連接方向上的夾角呈90°，其中第二片電池片的正面電極與背面電極焊帶的焊接方向呈90°夾角。該發明涉及組件的連接方式與傳統組件的連接方式相比，可以大大減少匯流條的使用，不但可以減少材料成本而且可以減少組件的串阻，起到增加組件效率的目的。
- 專利類型發明專利
- 申請人山東力諾光伏高科技有限公司;
- 發明人賈河順;姜言森;劉興村;任現坤;張春艷;馬繼磊;
- 地址250103 山東省濟南市歷城區經十東路30766號力諾科技園
- 申請號CN201410281956.3
- 申請時間2014年06月23日
- 申請公布號CN104052394A
- 申請公布時間2014年09月17日
- 分類號H02S40/34(2014.01)I;H01L31/05(2014.01)I;
