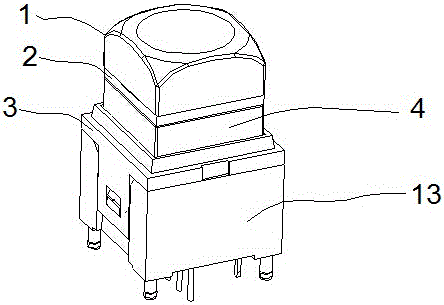

摘要：本申請公開了一種新型按鍵切換式開關。該開關包括：透明蓋、按鍵上蓋、上蓋、按鍵、扭簧、燈、燈腳、PCB板和基座；其中，所述上蓋蓋住所述基座頂部，所述按鍵上蓋蓋住所述按鍵，所述透明蓋罩著所述按鍵上蓋；所述上蓋與所述基座采用倒扣式設計，所述上蓋側面設有孔位，所述基座上設有卡扣，所述基座上的卡扣扣在所述上蓋側面的孔位進行固定；所述燈焊于所述PCB板上，所述PCB板與所述燈腳進行壓鉚合方式固定；所述燈腳與所述基座對應孔進行壓鉚后采用點膠方式固定；所述扭簧裝入所述上蓋與按鍵上面對應的孔內。本實用新型提供的方案，能使得開關內的部件連接更為穩固及保證內部線路更穩定。
- 專利類型實用新型
- 申請人惠州宏利源電器有限公司;
- 發明人李新超;
- 地址516000 廣東省惠州市博羅縣石灣鎮石灣大道（鸞崗大湖段）
- 申請號CN201620699315.4
- 申請時間2016年07月06日
- 申請公布號CN205810625U
- 申請公布時間2016年12月14日
- 分類號H01H13/04(2006.01)I;H01H13/10(2006.01)I;H01H13/85(2006.01)I;H01H13/83(2006.01)I;
