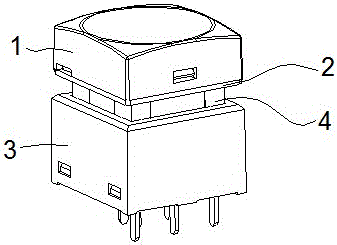

摘要：本申請公開了一種按鍵切換式開關。該開關包括透明蓋、上蓋、外框、燈、PCB板和基座；其中，所述上蓋蓋住所述外框頂部，所述透明蓋罩著所述上蓋；所述外框與所述基座采用倒扣式設計，所述外框側面設有孔位，所述基座上設有卡扣，所述基座上的卡扣扣在所述外框側面的孔位進行固定；所述燈焊于所述PCB板上，所述PCB板放置于所述基座內對應的五金端子上采用焊錫方式固定；所述燈、PCB板和所述基座放置于所述外框之內。本實用新型提供的方案，能使得開關內的部件連接更為穩固及保證內部線路更穩定。
- 專利類型實用新型
- 申請人惠州宏利源電器有限公司;
- 發明人李新超;
- 地址516000 廣東省惠州市博羅縣石灣鎮石灣大道（鸞崗大湖段）
- 申請號CN201620208397.8
- 申請時間2016年03月18日
- 申請公布號CN205428778U
- 申請公布時間2016年08月03日
- 分類號H01H13/04(2006.01)I;H01H13/10(2006.01)I;H01H13/02(2006.01)I;
