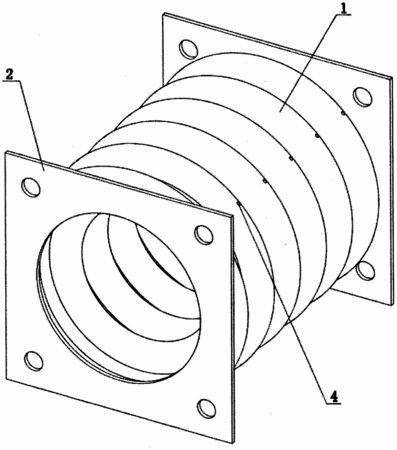

摘要：本實用新型涉及提供一種波紋管式汽車吸能盒，包括兩端的安裝板，其特征在于，所述的兩塊安裝板中間設有多個橫向波紋的圓柱形薄壁折皺的殼體結構，即波紋管結構，類似于正弦波紋結構。所述的波紋管結構與兩端安裝板之間為圓柱管體結構，整體的波紋管與安裝板之間形成筒狀結構。安裝板與圓柱管體之間是通過激光焊接固連，圓柱管體與波紋管之間為一體成型。進一步地，所述的吸能盒安裝板為正方形，所述的波紋管呈圓環狀且橫截面積呈圓形。波紋管波紋頂部設置有減重孔，提高了車身的輕量化效果。吸能盒結構獨特，采用鋁合金材料，實現了汽車的輕量化，且兩端的安裝板上分別設置有與車身縱梁和車身前防撞橫梁連接的安裝孔，維修、更換方便。
- 專利類型實用新型
- 申請人重慶交通大學;
- 發明人楊霖;張渝;
- 地址400074 重慶市南岸區學府大道66號
- 申請號CN201620362073.X
- 申請時間2016年04月26日
- 申請公布號CN205769129U
- 申請公布時間2016年12月07日
- 分類號B60R19/02(2006.01)I;
