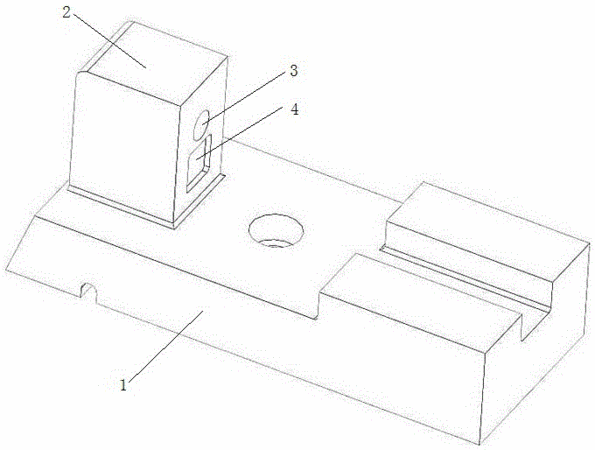

摘要:本實用新型涉及應變速率檢測技術領域,具體涉及棒材高應變速率沖擊拉伸試驗用傳感器,其包括可直接安裝在試驗機底座上的基座和與基座一體的夾緊塊,所述基座和夾緊塊均為傳感器彈性體;所述夾緊塊在基座的一端、以與基座構成懸臂梁形式;所述夾緊塊上開設有用于安裝試件的螺孔;所述夾緊塊上還安裝有用于測量其應變的若干個敏感元件。本實用新型提供棒材高應變速率沖擊拉伸試驗用傳感器,其不是以往能量法中將棒材試件安裝于沖擊錘上的形式、而是利用力值法直接測出棒材的沖擊拉伸載荷,簡化了檢測步驟,使檢測結果更直觀、準確。
- 專利類型實用新型
- 申請人濟南時代試金試驗機有限公司;
- 發明人宋希和;劉翠英;
- 地址250000 山東省濟南市經濟開發區時代路219號
- 申請號CN201620696715.X
- 申請時間2016年07月05日
- 申請公布號CN205749116U
- 申請公布時間2016年11月30日
- 分類號G01N3/06(2006.01)I;G01L1/22(2006.01)I;
