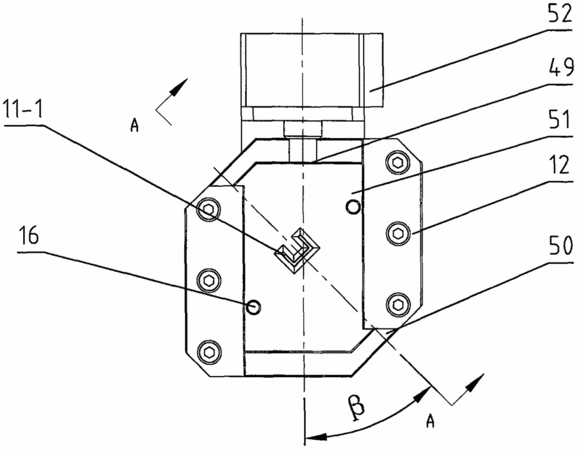

摘要：本實用新型公開了一種型腔內聚氨酯發泡鋁型材U型紙條剪切裝置，用于隔熱鋁型材加工。用于在生產型腔內聚氨酯發泡鋁型材過程中在線自動剪斷U型紙條，剪切氣缸通過安裝板和固定剪刀連接或者直接連接，剪切氣缸桿和移動剪刀連接，固定剪刀和移動剪刀分別設有能穿過U型紙條的孔A和孔B，其特征在于：固定剪刀的固定面和機架固定，在固定剪刀上設有限制移動剪刀移動的滑道，剪切氣缸帶動移動剪刀沿著滑道移動，U型紙條穿過孔A和孔B，需要剪切時，剪切氣缸帶動移動剪刀自動切斷U型紙條。剪切后的U型紙條的截面形狀不變，并且沒有褶皺、折邊或毛刺，剪切穩定性好，可以實現在線無人值守自動剪切。也適用于需要定長切割的紙帶或塑料帶或紙塑復合帶或金屬帶或U型條的場合。
- 專利類型實用新型
- 申請人大連華工創新科技股份有限公司;
- 發明人韓旭;韓毅軍;時丕林;劉桂紅;
- 地址116037 遼寧省大連市甘井子區姚北路25-18號
- 申請號CN201521052633.3
- 申請時間2015年12月11日
- 申請公布號CN205735084U
- 申請公布時間2016年11月30日
- 分類號B26D1/06(2006.01)I;B29C44/34(2006.01)I;
