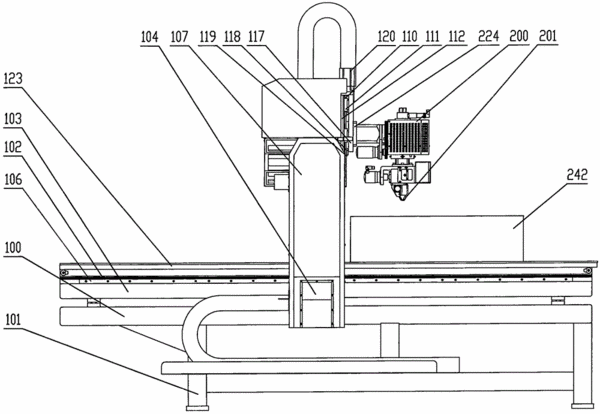

摘要：本實用新型涉及一種平面曲面工件自動涂膠設備，用于單組份膠涂膠設備。用于單組份膠的涂膠，包括涂膠裝置、涂膠頭、供膠裝置、控制裝置，其特征在于：涂膠頭包括能使涂膠單元繞水平中心線在垂直平面內旋轉的齒輪C、齒輪D、電機B，和能使涂膠單元繞垂直中心線在水平面內旋轉的齒輪A、齒輪B、電機A；連接板固定安裝在涂膠裝置的Z軸上，固定板B、連接板分別固定連接在軸承座的左側和右側，齒輪C和齒輪D嚙合；所述涂膠裝置包括能實現X、Y、Z三軸聯動的三維傳動裝置、機架；實現了涂膠頭兩軸旋轉，兩軸或三軸涂膠機設備即可完成平面曲面復雜工件的涂膠，不必選擇復雜的涂膠設備，擴大了涂膠設備的使用范圍，降低了設備造價，節約了成本。
- 專利類型實用新型
- 申請人大連華工創新科技股份有限公司;
- 發明人韓旭;韓毅軍;時丕林;劉桂紅;
- 地址116037 遼寧省大連市甘井子區姚北路25-18號
- 申請號CN201620119906.X
- 申請時間2016年02月02日
- 申請公布號CN205587240U
- 申請公布時間2016年09月21日
- 分類號B05C5/02(2006.01)I;
