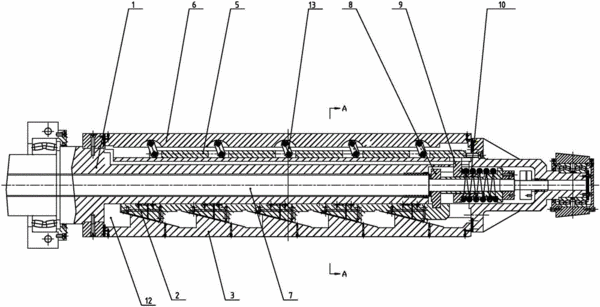

摘要：高強度八瓣式無縫卷筒，包括主軸，主軸上開設滑槽，滑槽內設有可活動的斜塊，斜塊的頂部固定有封閉楔，弓形板和封閉楔均為四個，交替均布在主軸外圓周上。弓形板頂部兩側設有與相鄰封閉楔相貼合的平面，利用碟簧彈力將弓形板與封閉楔緊密貼合，弓形板內設有導向槽，使弓形板只能沿主軸徑向位移。弓形板一件開有U形槽，槽內有主滑塊、輔滑塊。主輔滑塊通過鉸鏈連接依靠弓形板U形槽兩側導向，在主滑塊沿軸向產生位移時，輔滑塊沿主軸徑向方向產生位移，弓形板與輔滑塊的位移差產生鉗口。采用無滑套式結構，卷筒主軸直徑增大，強度增強，達到收取35t卷料的目的。使用燕尾槽代替原T型槽，減小導向滑塊厚度，有利于減小主軸滑槽深度，提高卷筒強度。固定座與滑動座采用圓柱螺旋彈簧用以夾緊板料時壓縮。
- 專利類型實用新型
- 申請人濟南藝高數控機械有限公司;
- 發明人田坤;鄧慶福;
- 地址250300 山東省濟南市長清區經濟開發區玉清路2668號
- 申請號CN201620596069.X
- 申請時間2016年06月15日
- 申請公布號CN205732353U
- 申請公布時間2016年11月30日
- 分類號B21C47/28(2006.01)I;
