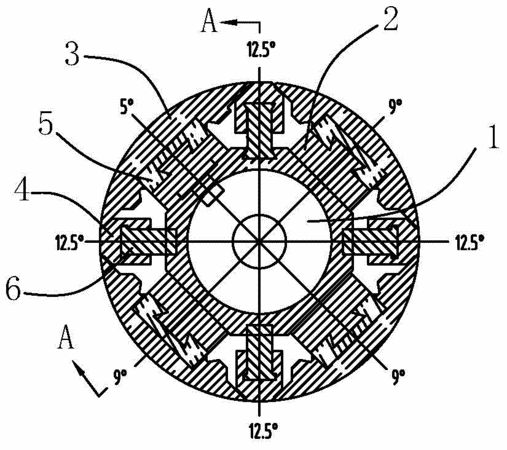

摘要：防抱死八瓣式無縫卷筒，涉及一種收卷機用的卷筒，解決卷筒容易抱死的問題。包括主軸，主軸上套有滑套，滑套上設有可活動的斜塊，斜塊的頂部固定有滑塊，所述的滑塊分為主滑塊和輔滑塊，與之對應的斜塊分為主斜塊和輔斜塊，；所述主斜塊的斜度三個為9°，一個為5°，所述輔斜塊的斜度均為12.5°，固定在斜度為5°的主斜塊上的主滑塊為上鉗口，與之相鄰的輔滑塊為下鉗口；所述主滑塊為弓形板，所述輔滑塊頂部兩側設有與相鄰兩主滑塊相貼合的斜面，主滑塊和輔滑塊分別可在主斜塊和輔斜塊上沿主軸徑向方向產生位移。本實用新型徹底消除0°滑塊防止抱死。
- 專利類型實用新型
- 申請人濟南藝高數控機械有限公司;
- 發明人李乃周;鄧慶福;董占魁;
- 地址250300 山東省濟南市長清區經濟開發區玉清路2668號
- 申請號CN201420511652.7
- 申請時間2014年09月05日
- 申請公布號CN204148291U
- 申請公布時間2015年02月11日
- 分類號B21C47/30(2006.01)I;
