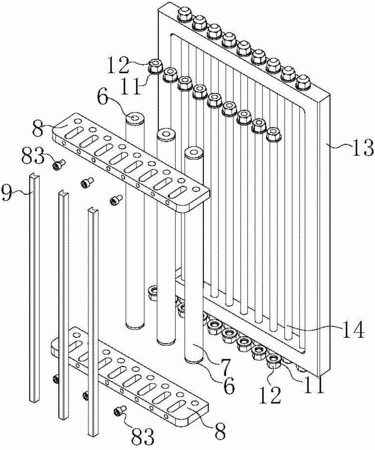

摘要：本實用新型具體涉及一種大學生方程式賽車懸架用碳纖維管粘接夾具。目的是提供一種生產成本低、粘接質量高、粘接精度好的大學生方程式賽車懸架用碳纖維管粘接夾具。該夾具包括密封箱，所述箱體內設置定位機構，所述的定位機構包括托架框，托架框內設置數條相互平行的、豎直放置的調節螺桿，相鄰的兩個調節螺桿的間隙之間放置豎直設置的碳纖維管，使碳纖維管一側的側壁與相鄰的兩個調節螺桿的側壁接觸；所述碳纖維管的另一側的側壁與鎖緊桿上設置的V形卡槽的兩個側面接觸。調節螺桿和鎖緊桿調節碳纖維管軸線位置，以保證碳纖維管與金屬接頭粘接時兩者之間的同軸度滿足要求，設置多個調節螺桿和鎖緊桿可實現碳纖維管與金屬接頭粘接的批量化生產。
- 專利類型實用新型
- 申請人西華大學;
- 發明人龔鵬舉;郭莉;滕艷瓊;高雋淞;蔣祥建;王騰;蘇聯勇;劉文龍;
- 地址610039 四川省成都市金牛區土橋金周路999號
- 申請號CN201620469699.0
- 申請時間2016年05月19日
- 申請公布號CN205685740U
- 申請公布時間2016年11月16日
- 分類號B29C65/78(2006.01)I;B29C65/54(2006.01)I;
