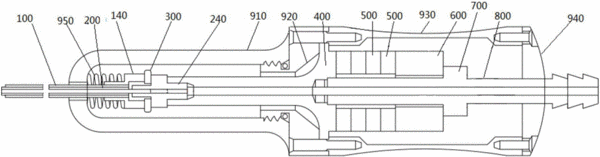

摘要：本實用新型提供一種雙頻超聲波碎石儀，其包括換能器、導管組件，該換能器前端相連有變幅桿，換能器末端連接有引水接頭，該導管組件包括內導管、外導管，該變幅桿前端與內導管、外導管連接，外導管設置在內導管外，該變幅桿前部為中空管狀結構，該中空管狀結構的管壁上設有傾斜槽。本實用新型雙頻超聲波碎石儀通過在變幅桿上設置傾斜槽，將縱向振動轉化為內導管的扭轉振動，同時外導管保持縱向振動，可將結石擊碎為更小的顆粒，內導管不容易堵塞，碎石與取石同步，可以得到扭轉振動，同時外導管的縱向振動也較強，可以得到扭轉振動與縱向振動的較佳共振效果，碎石效率高、碎石效果好，而且耗能低。
- 專利類型實用新型
- 申請人廣東固特超聲股份有限公司;
- 發明人陳鑫宏;范成璋;吳銀隆;
- 地址514000 廣東省梅州市固特科技園（蕉嶺縣蕉城鎮）
- 申請號CN201620228897.8
- 申請時間2016年03月22日
- 申請公布號CN205683119U
- 申請公布時間2016年11月16日
- 分類號A61B17/225(2006.01)I;
