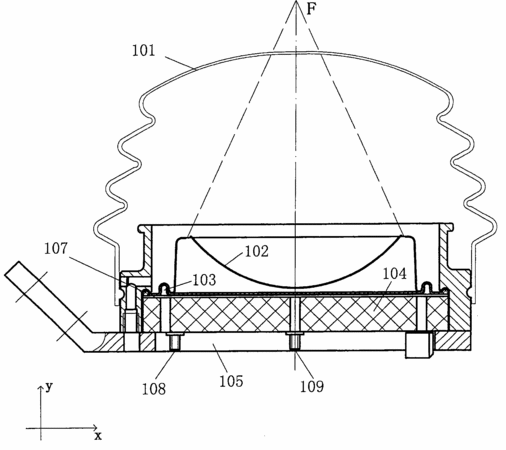

摘要：本發明提供一種無透鏡電磁式沖擊波發生裝置。為了解決現有技術中電磁線圈盤制作工藝復雜，聚焦效果不好的不足，提出了一種無透鏡電磁式沖擊波發生裝置，包括水囊，所述水囊中容納液體用于傳遞沖擊波，其特征在于該沖擊波發生裝置包括振膜和平板形電磁線圈盤，所述振膜與所述平板形電磁線圈盤接觸的一側為平面，朝向人體的一側為凹面，所述振膜產生所述沖擊波，并由所述振膜的凹面將所述沖擊波匯聚到某一點。本發明的有益效果在于，由于不用聚焦透鏡，所以能量傳導時損失較小，并且電磁線圈盤只需繞制成平面狀，同樣可以達到將沖擊波聚焦的目的，從而大大簡化了加工工藝，降低了成本。
- 專利類型發明專利
- 申請人北京中科健安醫用技術有限公司;
- 發明人朱建華;王綺;董世娜;王鐵軍;安玉良;
- 地址100190北京市海淀區中關村北二條甲11號
- 申請號CN200810114943.1
- 申請時間2008年06月13日
- 申請公布號CN101601597A
- 申請公布時間2009年12月16日
- 分類號A61B17/225(2006.01)I;B06B1/02(2006.01)I;
