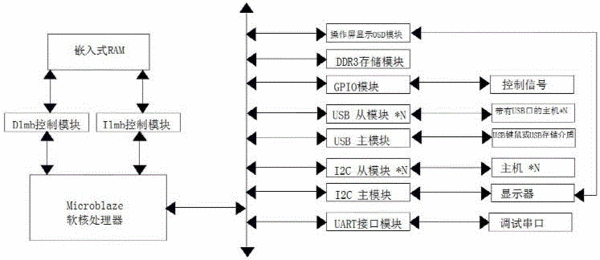

摘要：本實用新型公開了一種基于Microblaze軟核實現USB功能的KVM模塊，屬于管理板的KVM功能實現系統技術領域，其結構包括嵌入在FPGA中的Microblaze軟核處理器，包括讀取DDC信息的I2C主模塊和I2C從模塊；連接USB鍵鼠及USB存儲介質的USB主模塊和連接USB主機的USB從模塊；操作屏顯示OSD模塊和GPIO模塊；管理內存的DDR3存儲模塊和用于接收和發射數據的UART接口模塊，以及將上述外設模塊掛載到Microblaze上的AXI總線。本實用新型和現有技術相比，利用FPGA單片來實現KVM功能可以減少板卡大小面積、提高速度及穩定性，科學合理、降低成本。而且利用USB接口不僅能實現KVM中的鍵盤與鼠標的功能，還能實現USB接口的存儲介質和真正的主機通信功能。
- 專利類型實用新型
- 申請人浪潮集團有限公司;
- 發明人張孝飛;李朋;劉強;
- 地址250101 山東省濟南市高新區舜雅路1036號
- 申請號CN201620460477.2
- 申請時間2016年05月19日
- 申請公布號CN205665661U
- 申請公布時間2016年10月26日
- 分類號G06F3/038(2013.01)I;G06F3/14(2006.01)I;G06F3/023(2006.01)I;
