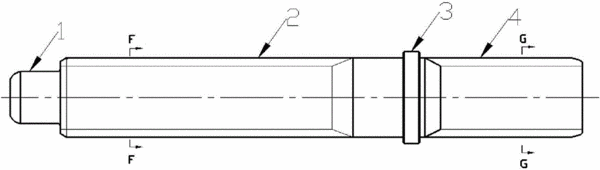

摘要：本實用新型公開了一種試機臺架用的花鍵軸，該花鍵軸用來連接發動機動力輸出總成和試機臺架的測功機，發動機動力輸出總成包括滾動軸承和離合器，滾動軸承裝配在發動機的曲軸大頭孔內，離合器的從動盤具有第一花鍵套，測功機具有第二花鍵套，該花鍵軸包括：軸承導向桿，其用來插入滾動軸承的軸承孔內；花鍵軸前端部，其用來與第一花鍵套間隙配合；花鍵軸后端部，其用來與第二花鍵套間隙配合；以及桿部，其用來連接花鍵軸前端部和花鍵軸后端部；其中軸承導向桿、花鍵軸前端部、桿部和花鍵軸后端部加工成整體結構。該花鍵軸可以降低生產者勞動強度，提高試機的生產效率。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人楊業培;周寧;譚洪波;繆祥超;王大偉;陳平華;許燕妮;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201620569093.4
- 申請時間2016年06月14日
- 申請公布號CN205663739U
- 申請公布時間2016年10月26日
- 分類號F16C3/02(2006.01)I;
