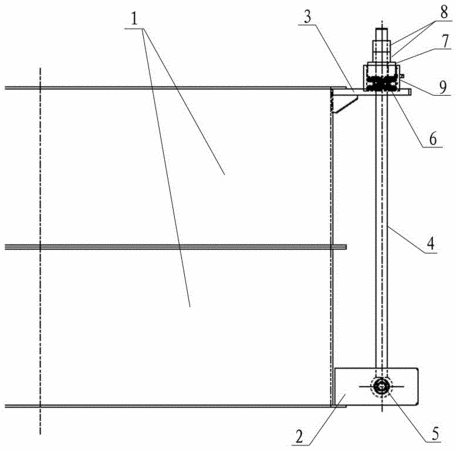

摘要:本實用新型提供了一種圓形搖擺篩篩框均勻固定結構,采用最為簡單的普通緊固螺桿結構形式,易于加工、成本低廉,緊固螺桿附帶了圓形搖擺篩篩框的周向防護作用,緊固螺桿上方設置了均勻壓緊裝置,均勻壓緊裝置采用了變形相對較小而軸向張緊力大的蝶形彈簧,配合具有刻度指示功能的套筒,可以直觀的顯示緊固螺母擰緊力量的大小,只要使各個緊固螺桿上的緊固螺母擰緊后指針指示的位置相同,即可達到對圓形搖擺篩篩框圓周均勻張緊的目的。與現有技術相比,本實用新型可大大提高搖擺篩篩框固定的可靠性和均勻性,具有安裝使用方便,結構簡單的優點。
- 專利類型實用新型
- 申請人北華航天工業學院;
- 發明人段新豪;張春華;況光林;
- 地址065000 河北省廊坊市廣陽區愛民東道133號
- 申請號CN201521085615.5
- 申請時間2015年12月24日
- 申請公布號CN205613681U
- 申請公布時間2016年10月05日
- 分類號B07B1/28(2006.01)I;B07B1/49(2006.01)I;
