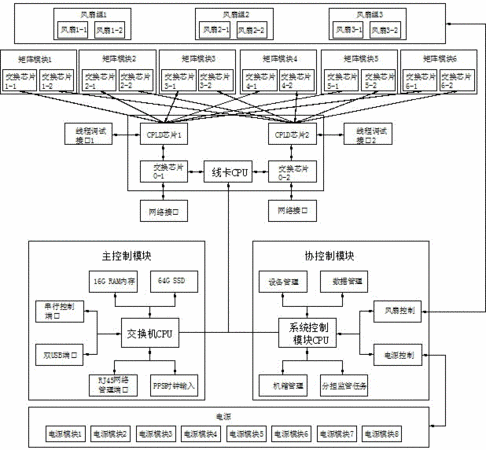

摘要：本實用新型公開一種基于CPLD實現數據中心框式交換機線卡架構，涉及網絡交換設備架構領域，其架構系統主要包括主控制模塊、協控制模塊、線卡模塊、交換矩陣、風扇組模塊、電源模塊、網絡接口以及編程調試接口；其中線卡模塊包括線卡CPU、交換芯片和CPLD芯片（兩級交換芯片），交換芯片與線卡CPU交互，所述CPLD芯片與交換芯片交互；主控制模塊、協控制模塊連接通信，且兩者均與線卡CPU相連；交換矩陣、網絡接口、編程調試接口均與線卡模塊連接通信，協控制模塊控制連接風扇組模塊和電源模塊。本實用新型實現對交換機功能擴展的靈活編程，滿足數據中心不斷更新的協議需求以及對用戶的投資保護。
- 專利類型實用新型
- 申請人浪潮集團有限公司;
- 發明人郝鵬;于治樓;鄭亮;
- 地址250101 山東省濟南市高新區舜雅路1036號
- 申請號CN201620174340.0
- 申請時間2016年03月08日
- 申請公布號CN205566357U
- 申請公布時間2016年09月07日
- 分類號H04L12/933(2013.01)I;H04L12/931(2013.01)I;
