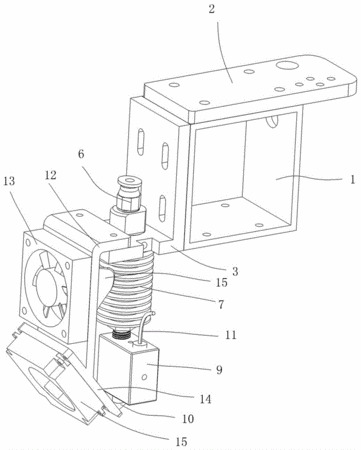

摘要：本實用新型公開一種3D打印機噴頭機構組件，包括支撐架、設置在支撐架頂面的墊板和設置在支撐架側壁外側的L型連接板，在L型連接板的橫板上設有快接通孔和散熱架安裝孔，散熱架安裝孔設置在快接通孔的外側，在快接通孔內設有快速接頭，在快速接頭的底部設有散熱環、在散熱環的下方設有喉管，在喉管的下端設有加熱鋁塊，在加熱鋁塊的底部設有噴嘴，在加熱鋁塊內設有干燒管，還設有倒L型風架，倒L型風架的橫板貼設在L型連接板的橫板上端面并通過鎖緊螺釘固定，在倒L型風架的豎板外側設有散熱風機。本實用新型的結構簡單，操作便捷，可有效的提高打印機噴頭的散熱性能，提高了工作效率并且延長了使用壽命，適用性好且實用性強。
- 專利類型實用新型
- 申請人廣州市文搏智能科技有限公司;
- 發明人朱楊林;
- 地址510000 廣東省廣州市白云區神山工業園區振中北路38號
- 申請號CN201620403560.6
- 申請時間2016年05月06日
- 申請公布號CN205553256U
- 申請公布時間2016年09月07日
- 分類號B29C67/00(2006.01)I;B22F3/00(2006.01)I;B33Y30/00(2015.01)I;
