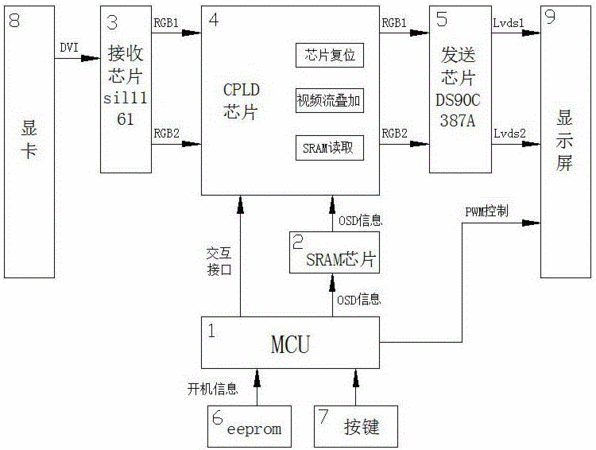

摘要：本實用新型提供一種高清OSD系統，屬于視頻處理技術領域，包括用于計算OSD信息的MCU，寫入MCU中OSD信息的SRAM芯片，外連顯卡并將DVI視頻流轉成兩路數字RGB信號的接收芯片，接收兩路數字RGB信號并讀取SRAM芯片中OSD信息的CPLD芯片，將CPLD芯片送來的混有OSD信息的RGB視頻流轉換成lvds信號并傳送至顯示器的發送芯片；MCU包括負責存儲開啟啟動信息的eeprom和負責調解亮度或者音量的按鍵，MCU通過交互接口與CPLD芯片相連，MCU通過PWM控制外連顯示器；CPLD芯片連接接收芯片、SRAM芯片、發送芯片并實現視頻流疊加、SRAM讀取、芯片復位控制。在現有視頻系統設計的基礎上，通過MCU、接收芯片、CPLD芯片及發送芯片之間的連接，對DVI視頻流進行轉換并發送至顯示器，從而在顯示器上顯示高清OSD菜單。
- 專利類型實用新型
- 申請人浪潮集團有限公司;
- 發明人滕達;梁智豪;于治樓;
- 地址250101 山東省濟南市高新區浪潮路1036號
- 申請號CN201620309639.2
- 申請時間2016年04月14日
- 申請公布號CN205510241U
- 申請公布時間2016年08月24日
- 分類號H04N5/445(2011.01)I;H04N21/431(2011.01)I;
