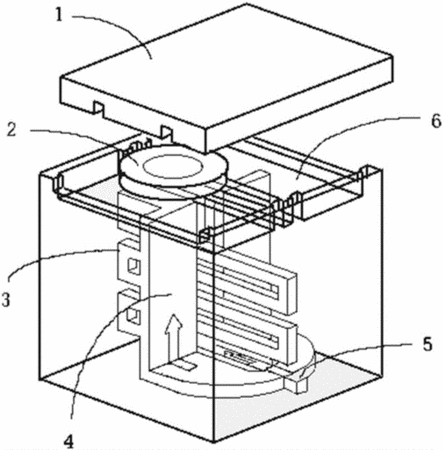

摘要：本實用新型公開了一種基于3D打印技術的虛擬沖撞器與微粒分離與濃度檢測器。它包括一個虛擬沖撞器、一個石英晶體微天平諧振傳感器(QCM)，虛擬沖撞器由一個微粒入口、一個中間小流量流道、兩個兩側的大流量流道及一個石英晶體微天平的支架組成，兩側的大流量流動微流道為平直，中間小流量流動微流道長度為20mm，并且往返折疊六次入口處流道逐漸收縮，在一側主要流道放置由正反雙面電極組成的石英晶體微天平諧振傳感器，其表面涂布一層光刻膠，使分離后的微粒粘附在QCM上。采用兩側主要流道與中間次要流道作為分離單元，小于2.5μm微粒分離率為90％；通過QCM由諧振改變率反映微粒的濃度，進行非電量到電量的轉化；器件結構簡單，體積小，可以在室溫環境下工作，易于批量加工。
- 專利類型實用新型
- 申請人浙江大學;
- 發明人謝金;趙久烜;趙冉;劉旻亮;
- 地址310027 浙江省杭州市西湖區浙大路38號
- 申請號CN201620113634.2
- 申請時間2016年02月04日
- 申請公布號CN205506606U
- 申請公布時間2016年08月24日
- 分類號G01N5/02(2006.01)I;G01N15/06(2006.01)I;B01D45/04(2006.01)I;
