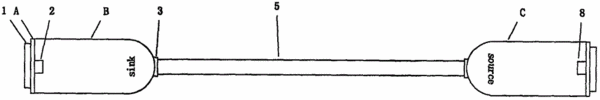

摘要：本實用新型公開了一種具有反插提示及照明功能的HDMI傳輸線，所述HDMI傳輸線包括一條內部具有光纖信號的數據線，所述數據線兩端分別接有不同功能的第一插頭和第二插頭，二者分別連接HDMI的sink端和source端，透過插頭上安裝的反插檢測電路以及LED發光設備，實現指示插頭連接是否正確，LED發光設備產生常亮、閃爍或呼吸的狀態時提示反插，當插頭均連接正確時，延遲一段時間后，兩短插頭上的LED發光設備同時熄滅，LED發光設備同時提供照明功能。通過本實用新型，可以實現HDMI傳輸線高效便捷的正確連接。
- 專利類型實用新型
- 申請人長芯盛（武漢）科技有限公司;
- 發明人李藝;魏立華;王群澤;湯金寬;
- 地址430073 湖北省武漢市東湖新技術開發區關山二路四號
- 申請號CN201620038431.1
- 申請時間2016年01月15日
- 申請公布號CN205488923U
- 申請公布時間2016年08月17日
- 分類號H01R31/06(2006.01)I;H01R13/717(2006.01)I;H01R13/46(2006.01)I;H01R13/641(2006.01)I;
