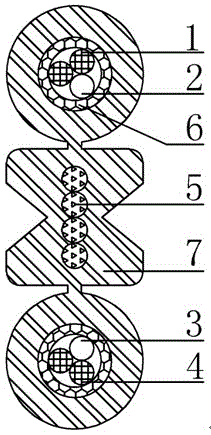

摘要：本實用新型涉及一種微型HDMI光電復合纜，包括有扁平形外護套，外護套內包覆有光通信單元、電源線、數字信號線、地線和電平信號線，其特征在于所述的電源線和數字信號線設置在扁平形外護套內的一端，所述的地線和電平信號線設置在外護套內的另一端，所述的光通信單元位于外護套內的一端或中部。本實用新型結構簡單，設置合理，具有良好的機械性能和環境性能，傳輸距離長、傳輸容量大，傳輸速度快，可滿足200m以內超5Gbps的高清視頻和音頻信號傳輸要求和HDMI線纜的網絡協議要求；本實用新型不僅光通信單元具有極好的分歧接續性能，而且其他通信單元也具有良好的焊接性能，極大的方便了復合纜后期接頭和連接器制作。
- 專利類型實用新型
- 申請人長芯盛（武漢）科技有限公司;
- 發明人楊巧;古楊;馮漢強;劉譯煇;張樹強;
- 地址430073 湖北省武漢市武昌關山二路四號
- 申請號CN201520510943.9
- 申請時間2015年07月15日
- 申請公布號CN204792179U
- 申請公布時間2015年11月18日
- 分類號H01B11/22(2006.01)I;H01B7/18(2006.01)I;H01B7/04(2006.01)I;
