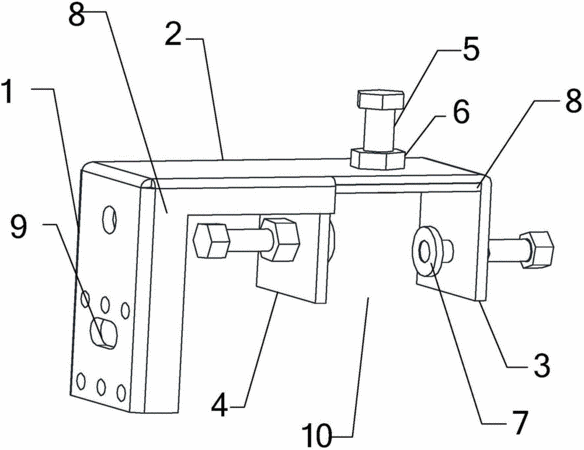

摘要：本實用新型涉及拼接屏拼接部件技術領域，尤其是一種新型液晶拼接屏掛鉤。它包括安裝板和承接板，承接板安裝于安裝板上并與安裝板一體成型，安裝板設置有若干個安裝孔，承接板向下延伸有第一延伸板和第二延伸板，第一延伸板、第二延伸板和承接板形成一承接槽，第一延伸板、第二延伸板和承接板位于承接槽處設置有固定螺絲，固定螺絲位于承接槽內部的端腳設置有壓片，安裝板和承接板的內表面和側端面均鋪設有加強筋。本實用新型通過安裝板固定于液晶拼接屏上，同時，利用承接槽和固定螺絲搭接在外部掛桿上；并且，再使用過程中，利用加強筋有效的加強整體強度，利用壓片加大與外部掛桿的接觸面積和摩擦力。
- 專利類型實用新型
- 申請人深圳市杰思創科技有限公司;
- 發明人張藝;
- 地址518000 廣東省深圳市南山區馬家龍工業區78幢六層
- 申請號CN201620281632.4
- 申請時間2016年04月06日
- 申請公布號CN205450508U
- 申請公布時間2016年08月10日
- 分類號G02F1/1333(2006.01)I;
