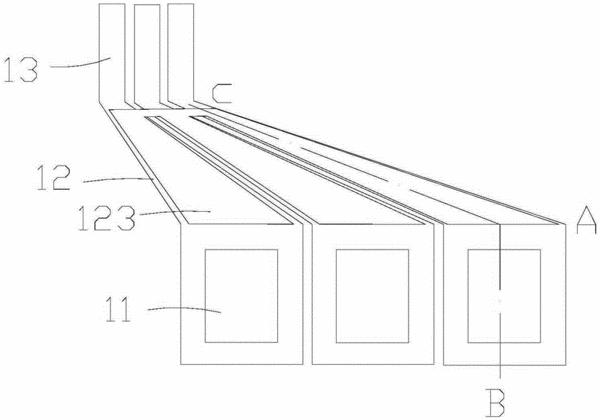

摘要:本實用新型涉及顯示裝置的技術領域,公開了一種防靜電陣列基板和液晶顯示裝置,其中防靜電陣列基板包括多個接觸塊和并排設置的多條總線,各總線上連接有移位寄存器且至少一端設有扇出區,扇出區包括絕緣層和設置在絕緣層下方的柵極層,絕緣層上開設有連通至柵極層的第一過孔,接觸塊設置在絕緣層的上方且通過第一過孔與柵極層電連接,防靜電陣列基板還包括設置于絕緣層內的導體層,導體層位于柵極層上方且沿扇出區延伸方向延伸,多個導體層之間相互電連接。本實用新型中的防靜電結構在絕緣層中添加了導體層,導體層與各柵極層之間被部分絕緣層分隔形成電容結構,該電容可避免了接觸塊被靜電或大電流擊穿,保護移位寄存器不會被擊傷。
- 專利類型實用新型
- 申請人上海中航光電子有限公司;天馬微電子股份有限公司;
- 發明人金慧俊;
- 地址201100 上海市閔行區華寧路3388號
- 申請號CN201521089574.7
- 申請時間2015年12月24日
- 申請公布號CN205374925U
- 申請公布時間2016年07月06日
- 分類號G02F1/1333(2006.01)I;
