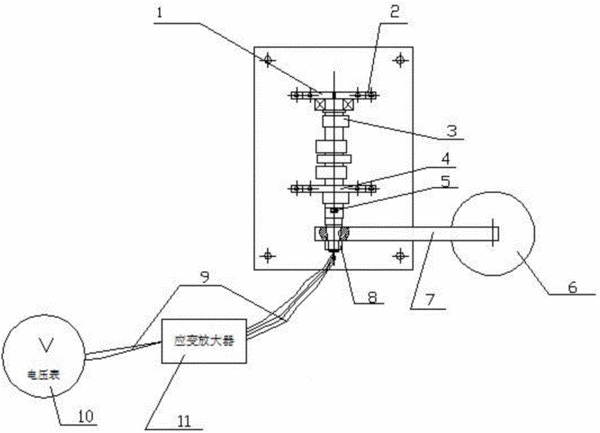

摘要：本實用新型公開了一種凸輪軸驅動力矩標定裝置，其包含：支座、力臂桿、砝碼掛盤、應變片及應變放大器。支座用以支撐并固定凸輪軸。力臂桿一端固定于凸輪軸。砝碼掛盤連接于力臂桿的另一端，用于放置砝碼，給凸輪軸加載力矩。應變片牢固貼在凸輪軸頸表面上，通過凸輪軸實際加載不同的力矩，應變片產生不同應變量。應變放大器通過導線連接于應變片，將應變片的應變量轉換為不同的電壓值輸出，且應變放大器的輸出端連接電壓表。借此，本實用新型的凸輪軸驅動力矩標定裝置，能更精準測試出凸輪軸的驅動力矩。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人何健;阮軍武;覃光保;孟寧;何科斌;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201620295903.1
- 申請時間2016年04月11日
- 申請公布號CN205449359U
- 申請公布時間2016年08月10日
- 分類號G01L3/00(2006.01)I;G01L5/00(2006.01)I;G01M13/02(2006.01)I;
