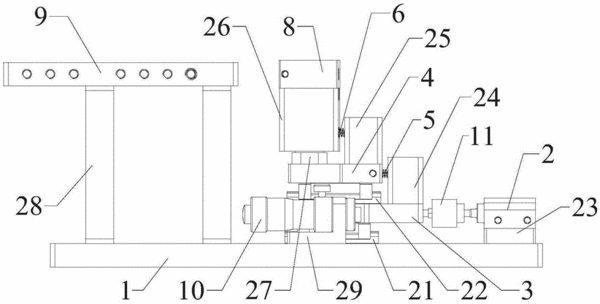

摘要：本實用新型涉及一種LED燈條與導光板的組裝裝置，包括安裝底板、驅動氣缸、第一承載板、第二承載板、移動推力彈簧、第一旋轉推力彈簧、第二旋轉推力彈簧、燈條吸附平臺和導光板吸附平臺；安裝底板設有第一導軌；驅動氣缸驅動連接第一承載板；第一承載板可移動地設于第一導軌，第一承載板設有與第一導軌平行設置的第二導軌；第二承載板可移動地設于第二導軌，移動推力彈簧設于第一承載板并用于推動第二承載板作移動；燈條吸附平臺可轉動地設于第二承載板；第一旋轉推力彈簧、第二旋轉推力彈簧設于第二承載板，并分別作用于燈條吸附平臺的兩側；導光板吸附平臺與燈條吸附平臺相對設置。本實用新型能實現LED燈條與導光板的無間隙組裝，利于提高產品良率和品質。
- 專利類型實用新型
- 申請人深圳市聯得自動化裝備股份有限公司;
- 發明人劉勇;
- 地址518100 廣東省深圳市寶安區大浪街道大浪社區同富邨工業園A區3棟1-4層
- 申請號CN201521099474.2
- 申請時間2015年12月25日
- 申請公布號CN205447653U
- 申請公布時間2016年08月10日
- 分類號F21V19/00(2006.01)I;F21V17/10(2006.01)I;F21V17/16(2006.01)I;F21Y103/10(2016.01)N;
