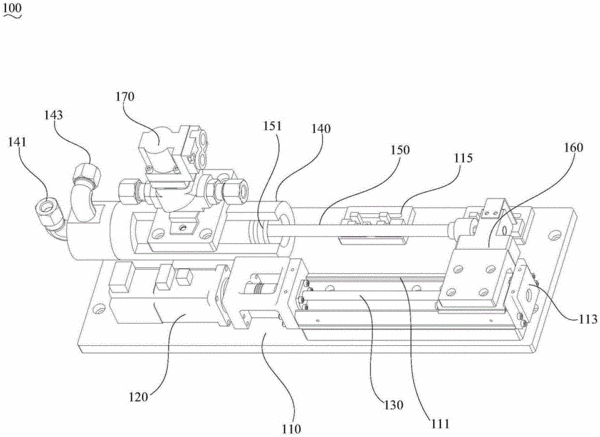

摘要：本實用新型涉及一種上述點膠裝置，包括驅動裝置、絲桿、膠筒、活塞桿及可滑動地設于所述底座的絲桿滑塊。點膠時，由驅動裝置驅動絲桿轉動，絲桿轉動驅使絲桿滑塊滑動，進而帶動活塞桿伸縮?；钊麠U伸縮，便可擠壓出盛放于膠筒內的膠水。采用上述點膠裝置點膠時，不是直接操作活塞桿，而是通過絲桿與絲桿滑塊的配合，將絲桿的圓周運動轉化為活塞桿的直線運動。絲桿轉動一周，則活塞桿伸縮絲桿螺距的距離，故可通過絲桿轉動的圈數來控制活塞桿伸縮距離。而絲桿螺距是遠小于絲桿的周長的。因此，即使活塞桿微小的伸縮量，也能通過絲桿轉動特定的圈數實現，從而對出膠量實現精確控制。
- 專利類型實用新型
- 申請人深圳市聯得自動化裝備股份有限公司;
- 發明人武杰;
- 地址518100 廣東省深圳市寶安區大浪街道大浪社區同富邨工業園A區3棟1-4層
- 申請號CN201521048375.1
- 申請時間2015年12月15日
- 申請公布號CN205380026U
- 申請公布時間2016年07月13日
- 分類號B05C5/02(2006.01)I;B05C11/10(2006.01)I;
