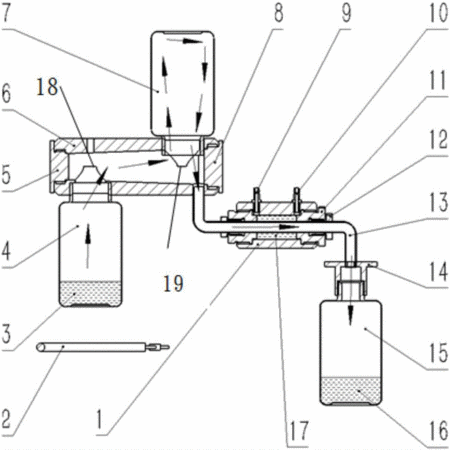

摘要：本實用新型提供一種高純酸純化設備，其特征在于：包括待純化酸容器、錐孔蒸汽導流體、空冷瓶、水冷裝置、導管、集酸口、純酸收集器，錐孔蒸汽導流體一端的側壁設有第一錐孔，另一端的側壁設有第二錐孔，所述待純化酸容器通過所述第一錐孔與所述錐孔蒸汽導流體相連通，所述空冷瓶通過所述第二錐孔與所述錐孔蒸汽導流體相連通，所述錐孔蒸汽導流體通過所述導管與所述集酸口相連通，所述集酸口上安裝有純酸收集器，所述水冷裝置安裝在所述導管的外側。本實用新型的有益效果為：錐孔蒸汽導流體上安裝有空冷瓶，增加了酸蒸汽與空氣的接觸面積，提高酸蒸汽的冷卻速度；設有水冷裝置，能夠進一步降低純化酸的溫度，使提純酸可以馬上投入使用。
- 專利類型實用新型
- 申請人天津語瓶儀器技術有限公司;
- 發明人王建鵬;
- 地址300384 天津市南開區華苑產業區榕苑路2號2-611
- 申請號CN201620160120.2
- 申請時間2016年03月02日
- 申請公布號CN205435005U
- 申請公布時間2016年08月10日
- 分類號B01D1/00(2006.01)I;B01D1/30(2006.01)I;
