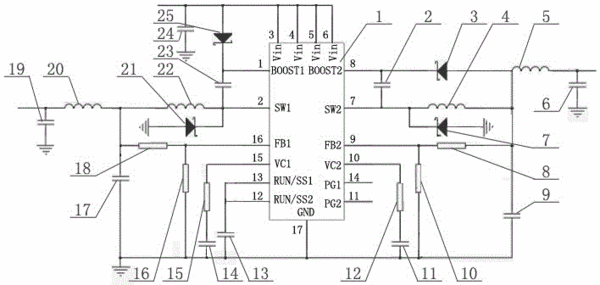

摘要：一種智能化裂縫監測系統的供電模塊，模塊設置有17個針腳，模塊頂部從左到右依次設置有針腳3、針腳4、針腳5、針腳6，其中針腳3、針腳4、針腳5、針腳6均為Vin端口，四個Vin端口并聯后分兩路接出，一路接12V總電源，另一路通過電容Cj接地；模塊左側從上到下依次設置有針腳1、針腳2、針腳16、針腳15、針腳13、針腳12，針腳1為BOOST1端口，針腳2為SW1端口，針腳16為FB1端口，針腳15為VC1端口,針腳13為RUN/SS1端口,針腳12為RUN/SS2端口；模塊底部設置有針腳17，針腳17為GND端口。本實用新型結構合理，在采集橋梁或混凝土表面的裂變信號時供電穩定。
- 專利類型實用新型
- 申請人江蘇泰斯特電子設備制造有限公司;
- 發明人劉椿峰;施杰;
- 地址214500 江蘇省泰州市靖江市經濟開發區城北園區孤山中路9號
- 申請號CN201620183121.9
- 申請時間2016年03月10日
- 申請公布號CN205403758U
- 申請公布時間2016年07月27日
- 分類號G01B21/32(2006.01)I;H02M3/06(2006.01)I;
