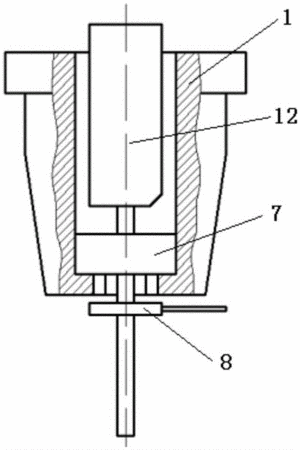

摘要：本發明公開了一種發動機缸孔變形測量的輔助工裝。該輔助工裝包括：工裝本體，其為管狀，管腔為測量儀插入通孔，該測量儀插入通孔的底部具有內收的支撐臺肩部，所述支撐臺肩部具有卡接圓弧槽，所述工裝本體的外周上部為圓柱狀定位插入段，所述工裝本體的外周上部還具有圓柱形支撐臺肩，所述工裝本體的外周下部為圓錐狀導向部；以及手把桿，其固定在所述工裝本體的頂部。該發動機缸孔變形測量的輔助工裝通過使用導向結構保護測頭，避免由于工裝間隙配合部位長而卡在氣缸孔內；并具有便于提攜的部位、拆裝簡單方便、定位精確；同時設計有支撐部位、防止測量儀器滑落而砸傷測頭，維護成本低。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人趙國權;孟寧;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201511019471.8
- 申請時間2015年12月30日
- 申請公布號CN105547234A
- 申請公布時間2016年05月04日
- 分類號G01B21/32(2006.01)I;
