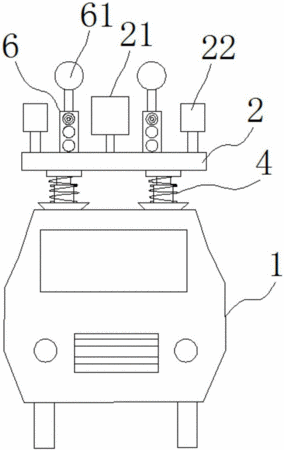

摘要:本實用新型公開了一種新型便攜式道路勘察裝置,包括安裝板、設置在安裝板頂部的攝像頭,安裝板上位于攝像頭兩側分別設置有一CCD相機,攝像頭、CCD相機均與車載電腦電性連接,安裝板與車體的頂部通過至少一個防震動結構連接,防震動結構包括第一連接板、設置在第一連接板底部的阻尼器、設置在阻尼器底部的第二連接板,第二連接板與車體固定連接,第一連接板與安裝板固定連接,阻尼器的外壁套設有第一彈簧,第一彈簧的頂端與第一連接板連接,第一彈簧上固定設置有方塊,阻尼器的外壁還套設有第二彈簧,第二彈簧的頂部設置在方塊的下方,阻尼器的外壁還套設有第三彈簧,第三彈簧的底部設置在方塊上方。其有益效果是:震動小、實用性強。
- 專利類型實用新型
- 申請人重慶交通大學;
- 發明人梁勝超;
- 地址400074 重慶市南岸區學府大道66號重慶交通大學
- 申請號CN201620176942.X
- 申請時間2016年03月08日
- 申請公布號CN205399160U
- 申請公布時間2016年07月27日
- 分類號E01C23/01(2006.01)I;H04N7/18(2006.01)I;
