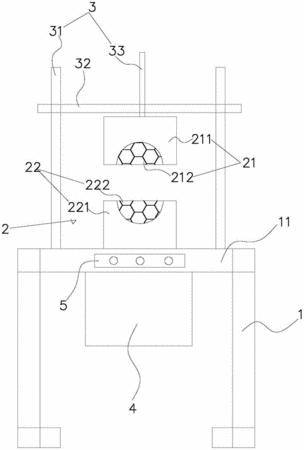

摘要:本實用新型公開一種足球定型模機,包括:一支架,一定型模具,該定型模具包括:上模和下模,下模固定安裝于安裝平臺上,上模對應安裝于下模的上方,并且上模通過第一驅動裝置驅動上下移動以進行開合模;一加熱裝置,該加熱裝置對定型模具進行加熱;上述的上模和下模表面設置有菱格圖案,于上模和下模上涂覆有涂料,通過上模、下模合模后于足球內膽的表面形成菱格圖案。本實用新型結構簡單,通過于上模和下模的??變劝荚O菱形圖案,當上模和下模合模時,足球的內膽于上下模之間,涂料顏色會印刷于足球內膽的表面,并且通過加熱裝置,能夠使圖案快速形成,并且快速涂料的吸收,防止掉色,以方便進行下一步貼片工序,結構簡單,效率高效。
- 專利類型實用新型
- 申請人東莞市榮成體育用品有限公司;
- 發明人趙興榮;
- 地址523000 廣東省東莞市常平鎮蘇坑村蘇坑工業區二路3號
- 申請號CN201521141265.X
- 申請時間2015年12月31日
- 申請公布號CN205379618U
- 申請公布時間2016年07月13日
- 分類號A63B45/00(2006.01)I;
