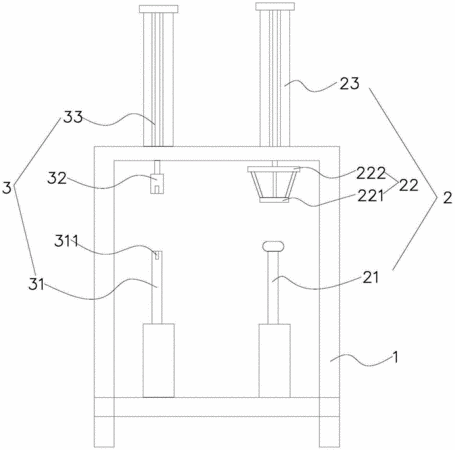

摘要:本實用新型公開一種足球的氣嘴組裝及翻皮機,包括:一支撐架,該支撐架作為整個設備的載體;一翻皮裝置,該翻皮裝置包括:一下支桿和一上支環,上支環通過第一驅動裝置驅動上下移動,且下移時下支桿伸入上支環內,上支環推動放置于下支桿上的足球進行翻皮動作;一氣嘴組裝裝置,該氣嘴組裝裝置包括:一下支架和一上支架,下支架上設置有安裝孔,上支架通過第二驅動裝置驅動上下移動,并作用于下支架上,將氣嘴打入足球上預留的孔中。本實用新型的翻皮裝置,通過第一驅動裝置驅動上支環下移,且下支桿穿入上支環中,通過上支環和下支桿之間的作用,使放置于下支桿上的皮套進行翻皮,相對傳統的人工勞動,其效率更高。
- 專利類型實用新型
- 申請人東莞市榮成體育用品有限公司;
- 發明人趙興榮;
- 地址523000 廣東省東莞市常平鎮蘇坑村蘇坑工業區二路3號
- 申請號CN201521141262.6
- 申請時間2015年12月31日
- 申請公布號CN205379616U
- 申請公布時間2016年07月13日
- 分類號A63B41/08(2006.01)I;A63B41/12(2006.01)I;A63B45/00(2006.01)I;
