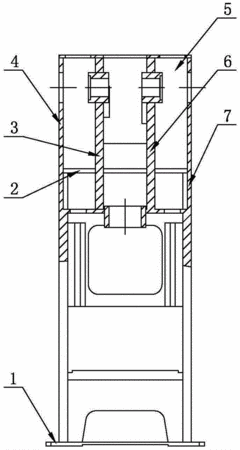

摘要：本實用新型公開了壓力機領域內的一種精密型伺服壓力機機身結構，包括固定在地腳板上的左主板、右主板、底板、前面板以及后面板，所述左主板、右主板、底板、前面板以及后面板圍成傳動腔，其特征在于，所述底板設置在機身的上部，所述傳動腔內沿豎直方向設置有左支撐板和右支撐板，所述左支撐板和右支撐板將傳動腔分為左齒輪腔、桿系傳動腔以及右齒輪腔，所述左齒輪腔內設置有左隔板，所述右齒輪腔內設置有右隔板，所述左支撐板、右支撐板上對應開設有三組傳動軸孔，本實用新型在壓力機的傳動腔設置了左、右支撐板用于支撐壓力機的曲柄軸和擺桿軸，減小了支撐距離，大大提高了機身的剛度，可用于壓力機中。
- 專利類型實用新型
- 申請人揚力集團股份有限公司;
- 發明人項余建;湯世松;仲太生;詹俊勇;羅素萍;魏曉輝;
- 地址225000 江蘇省揚州市邗江區揚州高新技術產業開發區
- 申請號CN201620102239.4
- 申請時間2016年02月02日
- 申請公布號CN205364624U
- 申請公布時間2016年07月06日
- 分類號B30B15/04(2006.01)I;
