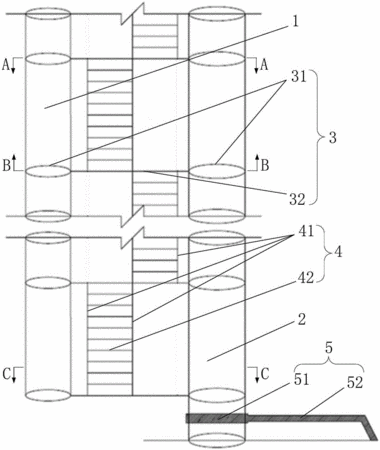

摘要：本實用新型涉及一種LNG儲罐四管線與維修梯組合式一體化結構，其包括三根外輸管線、一根進料管線、管線連接裝置、垂直維修梯和限位裝置；外輸管線和進料管線的頂端均與LNG儲罐的罐頂固定連接，底端均懸空，三根外輸管線與罐頂的連接位置分別位于等邊三角形的三個頂點，進料管線與罐頂的連接位置位于等邊三角形的形心；管線連接裝置包括環向連接件和橫向連接件，通過多個環向連接件和橫向連接件將外輸管線和進料管線連接為一個整體；維修梯固定在連接進料管線與其中一根外輸管線的多根橫向連接件上，相鄰兩根橫向連接件之間的維修梯為一層；各層維修梯均包括兩根豎向拉桿和等間隔設置在兩根豎向拉桿之間的多根踏步橫梁；限位裝置固定在LNG儲罐的內罐底板上。
- 專利類型實用新型
- 申請人中國海洋石油總公司;中海石油氣電集團有限責任公司;
- 發明人段品佳;張超;屈長龍;陳團海;趙思思;陳銳瑩;范嘉堃;張博超;劉洋;
- 地址100010 北京市東城區朝陽門北大街25號
- 申請號CN201620036988.1
- 申請時間2016年01月15日
- 申請公布號CN205316037U
- 申請公布時間2016年06月15日
- 分類號F17C13/00(2006.01)I;
