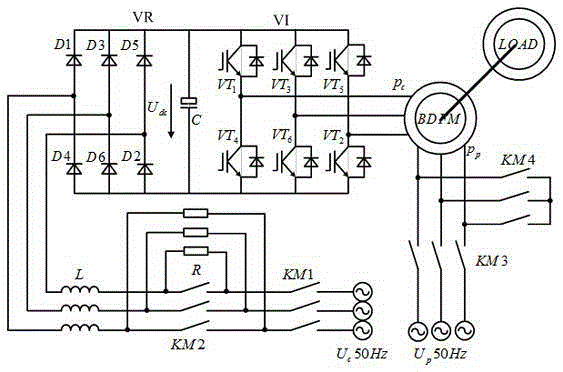

摘要：一種無刷雙饋電動機的異步軟啟動結構，涉及無刷雙饋電機技術領域，異步啟動結構包括變頻器，所述變頻器的輸出接無刷雙饋電動機的控制繞組PC，無刷雙饋電動機的功率繞組PP通過接觸器KM3接至工頻電源，本實用新型中，通過采用PWM（脈沖寬度調制）式的變頻器，在功率繞組PP接有用于短接功率繞組PP的短接器件，再配合軟件控制使得本實用新型的變頻器無需使用制動電路，也無需利用頻敏變阻器（或可調電阻器）來降低啟動電流，更無需使用啟動電阻來短接控制繞組，在硬件結構上只需增加一個短接器件，配合軟件控制就可實現無刷雙饋電動機的小電流、低成本的軟啟動，無刷雙饋電動機的異步軟啟動結構的結構簡單，可縮減設備體積。
- 專利類型實用新型
- 申請人易事特集團股份有限公司;
- 發明人王雪帆;徐海波;韋忠朝;
- 地址523808 廣東省東莞市松山湖科技產業園區工業北路6號C-1棟3樓
- 申請號CN201521124972.8
- 申請時間2015年12月31日
- 申請公布號CN205304654U
- 申請公布時間2016年06月08日
- 分類號H02P6/20(2016.01)I;
