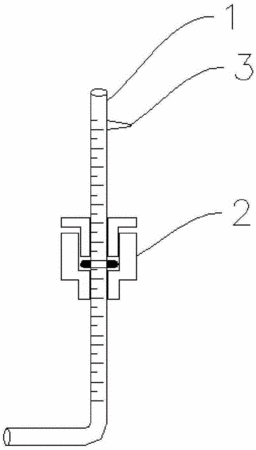

摘要：本實用新型公開了一種帶固定裝置的針式畢托管，畢托管和管體固定裝置，畢托管管體呈帶有90°彎頭的L型，管體分為水平方向的X軸管和垂直方向的Y軸管，Y軸管貫穿于管體固定裝置的通孔中，畢托管管體僅在兩端設有開口，其余部分均密閉。畢托管管道面積小于測量管道面積的2％。管體固定裝置包括：下凹塊、密封圈和上凸塊，上凸塊嵌入下凹塊的凹槽中；密封圈置于該凹槽底部；下凹塊、密封圈和上凸塊上開有用于容納管體的通孔；所述的密封圈采用彈性材料。本實用新型解決了細小管道內的內流分布測量問題，并可輕松調整實現畢托管的位置、角度，同時可精確高速流體的全壓，對整個流場的干擾也極大減小，適合于現代精密測量或教學要求。
- 專利類型實用新型
- 申請人杭州奔流科技有限公司;浙江大學;
- 發明人章軍軍;陳琪;吳海軍;吳劍斌;吳令奇;章上千;
- 地址310007 浙江省杭州市西湖區西溪路525號C樓566室
- 申請號CN201521125397.3
- 申請時間2015年12月29日
- 申請公布號CN205301358U
- 申請公布時間2016年06月08日
- 分類號G01P5/165(2006.01)I;
